Estructura de una llanta
.jpg/jcr:content/headerbeeld_em_opbouw_van_een_velg%20(1).jpg)
Estructura básica de una llanta
Cada llanta consta de tres componentes principales que forman la estructura sobre la que se monta el neumático:
-
Aro de la llanta: incluye los asientos del talón donde el talón del neumático se fija.
-
Disco o plato de la llanta: la parte central con los orificios para los tornillos que conecta la llanta con el buje.
-
Bordes de retención: mantienen el talón bajo tensión y evitan que el neumático se suelte durante la carga.
Las llantas para camión suelen tener discos fijos para garantizar la máxima estabilidad y espacio para el sistema de frenos. Las llantas agrícolas pueden fabricarse con discos ajustables para modificar el ancho de vía. Las llantas para movimiento de tierras suelen tener paredes más gruesas y refuerzos debido a las altas cargas de torsión. La combinación de anchura, diámetro, patrón de tornillos y valor ET determina finalmente si una llanta es técnicamente adecuada para un vehículo.
.png/jcr:content/2503%20LBB%20464%20Opbouw%20van%20een%20wiel%20ES%20(1).png)

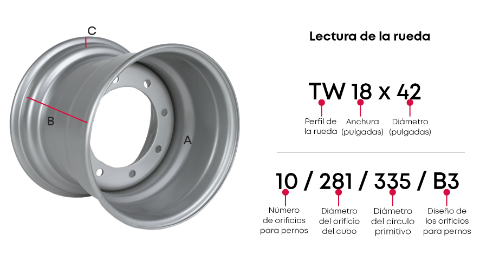

Borde de retención
El borde de retención garantiza que el talón del neumático permanezca bajo tensión y, por lo tanto, es una parte crucial de la estructura de la llanta. Especialmente en ejes de camiones pesados, maquinaria agrícola que trabaja con bajas presiones y vehículos de movimiento de tierras sometidos a altas fuerzas de torsión, un talón estable es esencial.
Las tres dimensiones principales del borde de retención:
-
A — Diámetro interior de la llanta
-
B — Anchura entre los bordes de retención
-
C — Altura del borde de retención
Estas dimensiones constituyen la base para un ajuste correcto del neumático, la estabilidad y la hermeticidad. En las descripciones técnicas estas medidas aparecen casi siempre para garantizar la compatibilidad.
Diámetro de una llanta
-
G = Diámetro del orificio del eje (orificio del buje)
-
S = Patrón de tornillos y número de orificios
-
N = Diámetro del círculo de pernos y número de pernos
-
W = Profundidad de inserción de la rueda (no del borde de la llanta)
-
D = Diámetro de los orificios de los tornillos y diseño de los orificios
-
E = Orificios adicionales para posibles contrapesos de rueda
-
B = Diámetro exterior del disco
Anchura y diámetro de la llanta: dimensiones según el tipo de vehículo
La anchura de la llanta determina cuánto espacio tiene el neumático para asentarse correctamente. Una llanta demasiado ancha abre demasiado el neumático, mientras que una llanta demasiado estrecha provoca deformaciones y mayor desgaste.
El diámetro de la llanta debe coincidir exactamente con el diámetro correspondiente del neumático. En la práctica, las opciones de diámetro dependen mucho del sector:
-
Truck: normalmente 22.5", adaptado a los componentes de freno y al loadindex.
-
Agricultura: variantes para baja presión, trabajos en hileras o aplicaciones de transporte.
-
Movimiento de tierras: diámetros robustos para mayor capacidad de carga y estabilidad.
El tamaño de la llanta siempre se expresa como anchura × diámetro, por ejemplo 14×19.5 o 22.5×9.00.
Valor ET y posición de la rueda en camiones, agricultura y movimiento de tierras
El valor ET (offset) determina la posición radial del disco con respecto al centro de la llanta. Este valor influye en el ancho de vía, la geometría de dirección, el espacio para los frenos y la carga sobre los rodamientos.
Aplicación por sector:
-
Truck: un ET correcto es crucial para el espacio de los frenos y la estabilidad.
-
Agricultura: se utiliza para ajustar el ancho de vía a las líneas de cultivo.
-
Movimiento de tierras: evita fuerzas laterales y soporta altas cargas de torsión.
Más información:
Valor ET de una llanta
Patrón de tornillos (PCD): disposición y ajuste
El patrón de tornillos indica la combinación del número de orificios para tornillos y el diámetro del círculo de tornillos, como 10×335 o 8×275. Esta medida determina si una llanta encaja exactamente en el buje y se centra correctamente.
Métodos de medición
-
Con 4/6/8/10 tornillos: del centro al centro de los orificios opuestos.
-
Con 5 tornillos: desde el borde exterior de un orificio hasta el centro del orificio opuesto.
Ejemplos por sector:
-
Truck → 10×335 y 10×285.75 son comunes.
-
Agricultura → variable según el fabricante OEM y la aplicación.
-
Movimiento de tierras → normalmente reforzado y con paredes más gruesas.
Sección transversal de una llanta: dimensiones técnicas
Una sección transversal técnica ofrece una visión completa de todas las dimensiones relevantes de la llanta. Estas medidas son importantes para el control del montaje, el espacio para los frenos, el ajuste en el buje y la evaluación de la capacidad de carga.
Principales dimensiones en sección transversal:
-
G — Diámetro del orificio del eje
-
S — Círculo de tornillos + número de orificios
-
N — Círculo de pernos + número de pernos
-
W — Profundidad del plato de la rueda
-
D — Diámetro y acabado de los orificios de tornillos
-
E — Orificios adicionales de fijación
-
B — Diámetro exterior del disco
En conjunto, estos parámetros forman el plano técnico de cada llanta.
Cómo leer las especificaciones técnicas: anchura, diámetro, PCD y ET
Las descripciones de producto de las llantas casi siempre siguen la misma estructura. Por ejemplo: 14×28 – 8×275 – ET+50.
Esto significa:
-
14 pulgadas de ancho
-
28 pulgadas de diámetro
-
Patrón de tornillos 8×275
-
Offset +50
Esta combinación de valores determina si la llanta encaja mecánica y funcionalmente en un vehículo específico. Especialmente en camiones, tractores o máquinas de movimiento de tierras, esto evita un ancho de vía incorrecto, una carga incorrecta en los rodamientos de rueda o problemas con los componentes de freno.
Preguntas frecuentes (FAQ)
¿Cómo determino si una llanta es técnicamente compatible?
Comprobando el diámetro de la llanta, la anchura de la llanta, el PCD, el valor ET y el diámetro del orificio del buje en combinación con las especificaciones OEM.
¿Por qué la construcción de la llanta difiere según el sector?
Los camiones requieren estabilidad y espacio para los frenos, las máquinas agrícolas ancho de vía variable y baja presión de neumáticos, y las máquinas de movimiento de tierras alta resistencia a la torsión.
¿Es aceptable un valor ET diferente?
Solo dentro de las tolerancias OEM. Las desviaciones influyen en la estabilidad y en la carga de los rodamientos.
